試驗(yàn)方案：塑料拉伸試驗(yàn)方案
計(jì)算標(biāo)準(zhǔn)：GB/T 1040.1-2018
試驗(yàn)日期：2023-03-01
試驗(yàn)速度：10 mm/min
引伸計(jì)標(biāo)距：50 mm

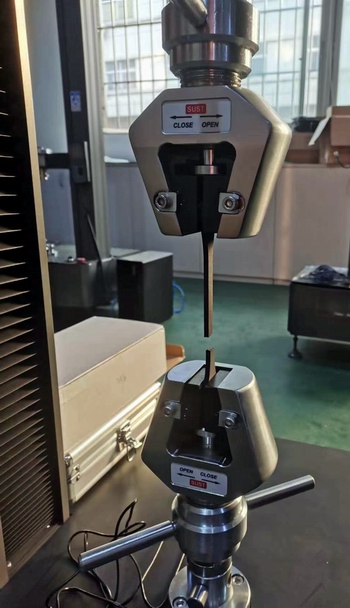

試驗(yàn)設(shè)備：三思泰捷電子萬(wàn)能試驗(yàn)機(jī)
所檢試樣：3201PA-F
送樣單位：湖南某新材料科技有限公司
客戶背景：該公司建設(shè)的國(guó)家工程實(shí)驗(yàn)室及附屬項(xiàng)目，主要建設(shè) 3D 打印高分子材料，其中工程實(shí)驗(yàn)室包括增材制造光學(xué)熱場(chǎng)及物理研究室，增材制造材料開(kāi)發(fā)、制備技術(shù)及應(yīng)用工藝研究室，增材制造控制技術(shù)及軟件研究室，增材制造材料科技管理處等，實(shí)驗(yàn)室主要對(duì) 3D 打印高分子材料進(jìn)行試驗(yàn)研究。

備注

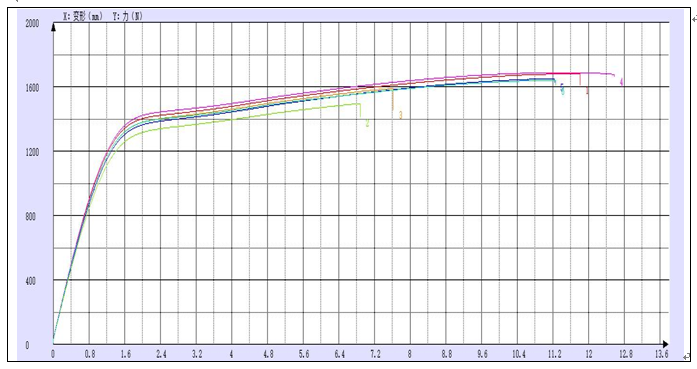

    寬度    厚度    最大力    斷裂伸長(zhǎng)率    抗拉強(qiáng)度    彈性模量(0.05%-0.25%)    屈服強(qiáng)度    屈服點(diǎn)應(yīng)變
單位    mm    mm    N    %    MPa    MPa    MPa    %
試樣1    10.07    4.18    1680.88    23.63    39.93    1462.12    28.48    2.46
試樣2    10.06    4.10    1495.89    13.78    36.27    1369.94    26.58    2.34
試樣3    10.08    4.12    1589.80    15.25    38.28    1430.09    27.92    2.38
試樣4    10.12    4.12    1686.09    25.16    40.44    1477.74    27.39    2.22
試樣5    10.1    4.08    1648.32    22.49    40.00    1381.38    26.60    2.22
試樣6    10.09    4.11    1639.62    22.54    39.54    1467.53    26.62    2.19
平均值    --    --    1623.43    20.47    39.08    1431.47    27.26    2.30
標(biāo)準(zhǔn)偏差(n-1)    --    --    71.42    4.74    1.56    46.21    0.81    0.11
